PVC'nin Statik Sınırları: Büyük Açıklıkta Neden Çalışmaz?
PVC profillerinin içinde çelik destek sacı bulunur — bu bilinen bir gerçektir. Ama bu sacın PVC ile birlikte büyük açıklıklarda ne kadar yük taşıyabildiği genellikle sorgulanmaz.
Eğilme ve Sehim Sorunu
Bir profilin yük altındaki sehimi (defleksiyon) malzemenin elastisite modülüne (E) ve kesit atalet momentine (I) bağlıdır:
δ_max = W × L³ / (48 × E × I)
Elastisite modülleri karşılaştırması:
- PVC: E ≈ 3.000-4.000 MPa
- Çelik destek sacı: E ≈ 210.000 MPa
- Alüminyum profil: E ≈ 70.000 MPa
PVC profili çelik destek sacıyla takviye edilmiş haldeyken bile alüminyumun 15-20 katı daha fazla sehim yapar. 3 metre yüksekliğinde bir devasa sürme kapı kasasında bu sehim kapının kasaya tam oturmamasına, contaların sıkışmamasına ve rüzgar altında ıslık sesine yol açar.
Alüminyumun Yapısal Üstünlüğü
Alüminyum doğrama büyük açıklıklarda PVC'ye kıyasla üstündür:
| Özellik | PVC (destekli) | Alüminyum (thermal break) |
|---|---|---|
| Elastisite Modülü | ~15.000 MPa (kompozit) | ~70.000 MPa |
| Genleşme Katsayısı | ~70 × 10⁻⁶ /°C | 23 × 10⁻⁶ /°C |
| Maks. Önerilen Genişlik | ~2.5-3 m | 6 m ve üzeri |
| Cam Ağırlığı Taşıma | Sınırlı | 200 kg+ kanat |
| Renk Seçeneği | Sınırlı | RAL sonsuz + anodize |
| Geri Dönüştürülebilirlik | Zor | %100 geri dönüşüm |
| Isı Yalıtımı (modern) | U ≈ 1.2-1.5 W/m²K | U ≈ 0.8-1.3 W/m²K |

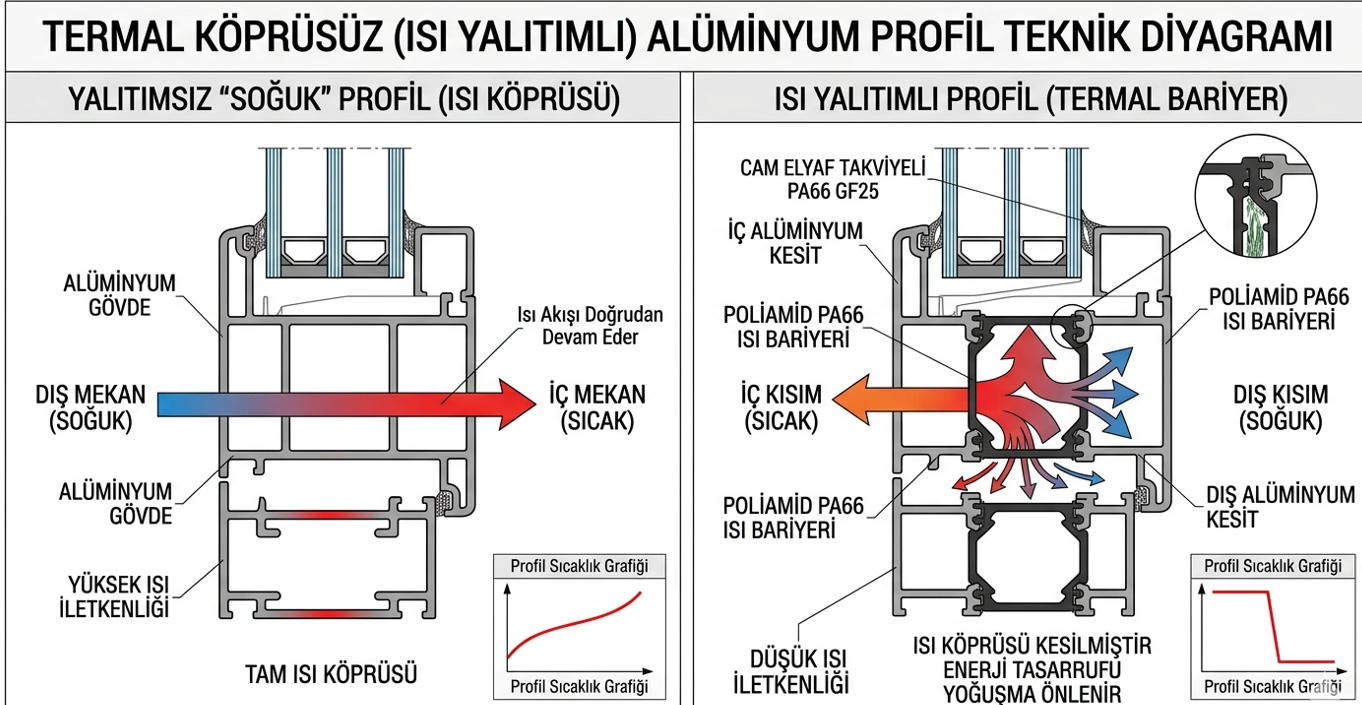

Isı Köprüsü Kesici (Thermal Break): Alüminyum Terleme Efsanesinin Sonu
Eski nesil soğuk alüminyum profillerde iç ve dış yüzey tek bir sürekli metal parçasıydı. Kışın dışarısı -5°C, içerisi +20°C olduğunda bu metal köprü üzerinden ısı doğrudan geçiyor, iç yüzey soğuyordu — yoğuşma kaçınılmazdı.
Isı köprüsü kesici (thermal break) sisteminde profil iki ayrı parçadan oluşur:
- Dış alüminyum profil: Hava, yağmur ve UV'ye maruz kalan dış bölüm.
- Poliamid (PA 66) bariyer: İki alüminyum profil arasına yerleştirilen ısı yalıtım bariyeri. Genişliği sistemin yalıtım performansını belirler — dar bariyer daha az direnç, geniş bariyer daha iyi yalıtım.
- İç alüminyum profil: Iç mekanla temas eden bölüm.
Poliamid bariyerin ısıl iletkenliği alüminyumun yaklaşık 1/200'ü kadardır. Kesit içinden geçen ısı akışı dramatik biçimde azalır.
U-Değeri ve Yalıtım Performansı
| Sistem | Profil U-Değeri | Cam U-Değeri (ısıcam) | Bütünleşik Uw |
|---|---|---|---|
| Soğuk Alüminyum (eski) | 7-10 W/m²K | 1.1 W/m²K | ~3-5 W/m²K |
| PVC (destekli, 70 mm) | ~1.3 W/m²K | 1.1 W/m²K | ~1.3-1.6 W/m²K |
| Alüminyum TB (24 mm PA) | ~2.1 W/m²K | 1.1 W/m²K | ~1.5-1.8 W/m²K |
| Alüminyum TB (40 mm PA) | ~1.4 W/m²K | 0.7 W/m²K | ~1.0-1.3 W/m²K |
| Premium Alüminyum (triple) | ~0.9 W/m²K | 0.5 W/m²K | ~0.7-0.9 W/m²K |
EN 12207/12208/12210: Doğrama Performans Sınıfları
Kaliteli doğrama teklifinde şu üç sınıf belgelenmiş olmalıdır:
- EN 12207 — Hava Geçirgenliği: Sınıf 1-4. Villa dış cephesi minimum Sınıf 3, tercihen Sınıf 4. Hebeschiebe tipik olarak Sınıf 4 sağlar.
- EN 12208 — Su Sızdırmazlık: 1A-9A (kasalı) ve E600-E1800 (kasasız). Villa için minimum 6A veya E750 hedeflenmeli.
- EN 12210 — Rüzgar Yükü: Sınıf 1-5 (kasalı) veya A-E. Kıyı veya yüksek bölge için minimum Sınıf 4.

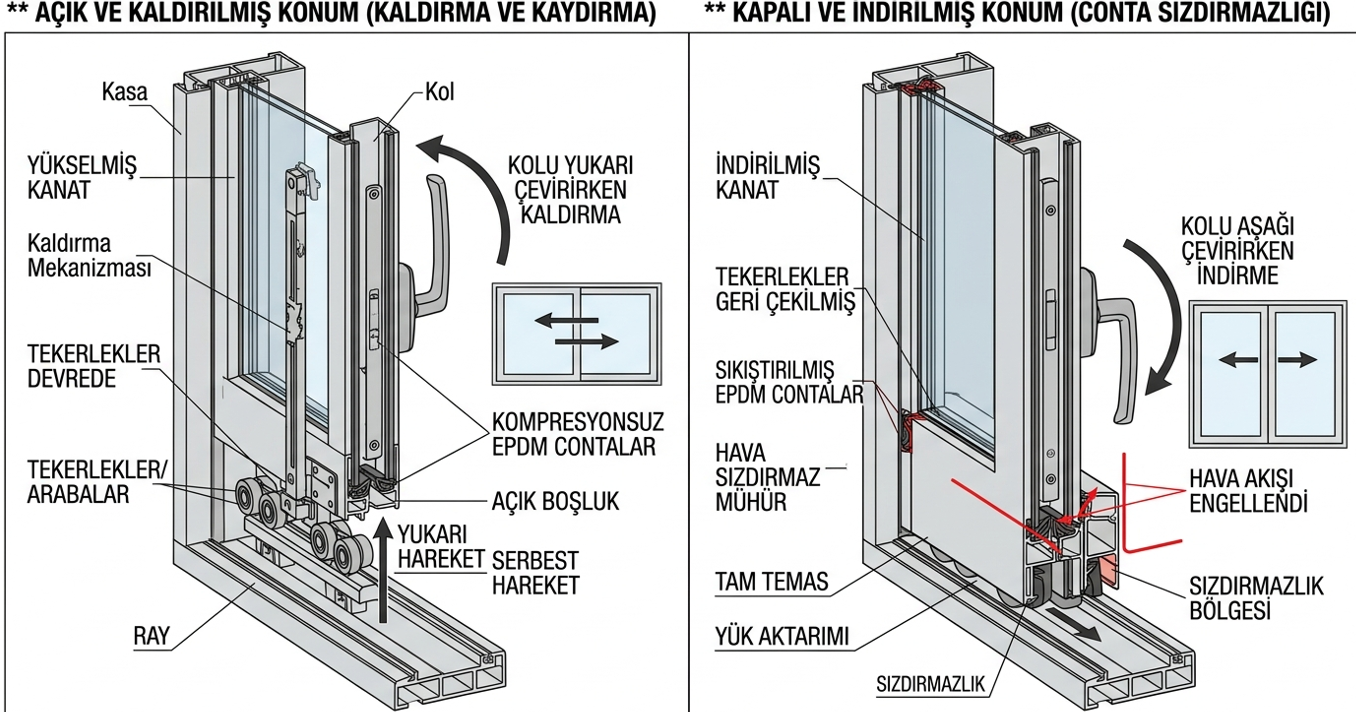

Hebeschiebe: Kaldır-Sür Sisteminin Mühendisliği
Hebeschiebe (Almanca: Heben=kaldırmak, Schieben=sürmek) terimi işleyişi tam olarak tanımlar. Sistem iki aşamada çalışır:
Kapanma Aşaması
- Kol çevrildiğinde mekanizma çelik raylar aracılığıyla kanadı 0.5-1.5 mm aşağı indirir.
- Kanat aşağı inerken taban, yan ve üst contalar kasaya sıkıca basar.
- Çoklu noktalı kilit sistemi devreye girerek kanat tamamen kilitleniyor.
- Sonuç: EPDM contaların tamamı basınç altında — hava, su, ses geçişi minimumdur.
Açılma Aşaması
- Kol karşı yöne çevrildiğinde mekanizma kanadı yukarı kaldırır.
- Contalar kasadan ayrılır — kanat üzerideki tekerlek sistemiyle serbestçe sürer.
- 200 kg cam, küçük bir çocuğun bile kolayca sürebileceği pürüzsüzlükte hareket eder.
| Özellik | Standart Sürme | Hebeschiebe |
|---|---|---|
| Hava Sızdırmazlık | Sınıf 1-2 (fırça fitil) | Sınıf 3-4 (EPDM conta) |
| Su Sızdırmazlık | Zayıf | Yüksek |
| Rüzgarda Ses | Islık sesi | Yok |
| Kanat Ağırlığı | Maks. ~100 kg | 200-400 kg+ |
| Akustik Performans | ~28-32 dB | ~38-44 dB |
| Maliyet | Düşük | %40-70 daha pahalı |

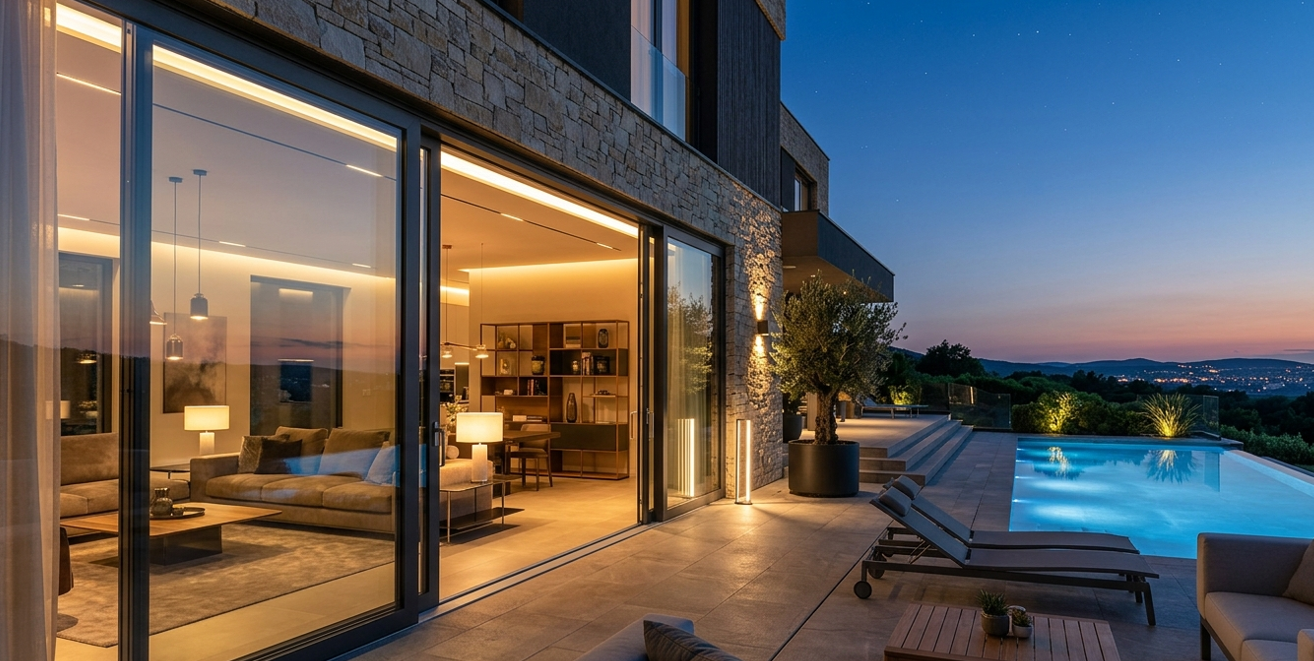

Minimal Sistem: Çerçevesiz Görünümün Mühendisliği
Lüks villalarda "sıfır çerçeve" veya "minimal" olarak bilinen sistemlerde doğrama kasası duvara gömülür — dışarıdan cam levhalar arasında yalnızca 20-25 mm ince çizgiler görünür. Bu sistemler özel mühendislik gerektirir:
- Kasa profilleri standart profillerden çok daha derin (80-120 mm) ama görünen yüzeyi minimumdur.
- Sabit ve hareketli kanatların kasayla birleşimi görünmez hale getirilir.
- Gizlenmiş kasa için inşaat sırasında duvarda hazırlanan cep zorunludur — sonradan yapılamaz.
- Schüco (FW60+, AWS65), Reynaers (CS77, CS86), Wicona bu segmentte önde gelen markalardır.
Dev Cam Güvenliği: Boyut Arttıkça Risk Artar
10 m² büyüklüğünde bir cam paneli standart tek veya ısıcam olarak kullanmak yasal ve teknik açıdan kabul edilemez:
- Temperli cam: Kırıldığında küçük küblere dağılır — kesici tehlike minimize edilir. Ama tek başına dağılır.
- Lamine cam (PVB film): Kırıldığında parçalar PVB filmi tarafından tutulur — panel yerinde kalır. Ama tek başına düşebilir.
- Temperli + Lamine (zorunlu kombinasyon): Kırılırsa küçük parçalara ayrılır ama hepsi PVB filmi tarafından tutulur. Panel ne dağılır ne düşer.
Isıcam Seçimi: G-Değeri ve U-Değeri
Isıcam seçiminde iki parametre birlikte değerlendirilmelidir:
| Parametre | Anlam | Güneye Bakan | Kuzeye Bakan |
|---|---|---|---|
| U-Değeri (W/m²K) | Isı geçişi — düşük iyidir | ≤ 1.1 W/m²K | ≤ 0.7 W/m²K |
| G-Değeri (Solar Factor) | Güneş ısısı geçişi — duruma göre | ≤ 0.35 (serin tutar) | ≥ 0.40 (ısı kazanımı) |
| VLT (%) | Görünür ışık geçişi | ≥ 60% tercih | ≥ 65% tercih |
Güneye bakan büyük cam yüzeyler için düşük G-değerli güneş kontrol kaplaması (solar control) kritik öneme sahiptir. Doğru ısıcam seçilmediğinde güneye bakan salon yaz aylarında serin tutmak için devasa enerji harcar.
Alüminyum Renk Seçenekleri
Alüminyum doğramada renk üç yöntemle uygulanır:
- Toz boya (polyester powder coating): RAL veya NCS renk skalasından sonsuz seçenek. Fabrikada elektrostatik uygulanır, fırında pişirilir. 10-15 yıl renk garantisi. Çizilirse dokunma boya ile onarılabilir.
- Anodize (eloksal): Elektrokimyasal yüzey sertleştirme işlemi. Metalik gri, bronz, altın seçenekler. Daha sert ve çizilmeye dayanıklıdır ama renk yelpazesi sınırlıdır. Doğal metalik görünüm.
- Ahşap görünüm (woodgrain / wood foil): Alüminyum üzerine uygulanan baskılı folyo. Geleneksel ahşap görünümü ile alüminyumun dayanımı bir arada. Folyo zamanla solabilir — UV dirençli folyo seçilmeli.
Kör Kasa Zorunluluğu: İnce Alüminyum Eğri Duvara Oturmaz
Alüminyum doğramanın en çok atlanan ön koşuludur. Lüks alüminyum sistemi milimetrik hassasiyetle üretilir. Ama inşaat duvarları genellikle milimetrik değildir — 5-10 mm düzensizlik normaldir.
Bu durumda alüminyum kasayı doğrudan eğri duvara monte etmek:
- Kasanın distorsiyona (burulmaya) uğramasına yol açar.
- Kanat kasaya tam oturmaz — conta baskısı homojen olmaz.
- Contalar bazı noktalarda açık kalır — su ve hava girişi başlar.
Çözüm: Doğrama kasası monte edilmeden önce, duvar açıklığına kutu profil (50×50 veya 60×60 mm) çelik kör kasa kaynatılır. Bu kör kasa lazer nivo ile tam düz ve dik konuma getirilir. Alüminyum kasa bu düz çelik çerçeveye oturur.
Alüminyum doğrama sistem seçimi, Hebeschiebe proje danışmanlığı veya m² maliyet analizi için WhatsApp'tan yazın.
WhatsApp'tan Danışmanlık Alın2026 Doğrama Segment Tablosu
| Segment | Sistem | Uygun Kullanım | M² Maliyet |
|---|---|---|---|
| Standart Konut | PVC 70-80mm, destek sacı, çift cam ısıcam | Küçük-standart pencereler, apartman, daire | 1.800 - 3.500 TL/m² |
| Soğuk Alüminyum | Isı bariyersiz alüminyum — dış cephede yasak | Yalnızca iç mekan bölme, kış bahçesi | 1.500 - 2.500 TL/m² |
| Premium Villa (Yerli) | Alüminyum TB, Asaş/Linea Rossa, Hebeschiebe, poliamid 34-40 mm | Villa dış cephe — önerilen | 6.000 - 10.000 TL/m² |
| Ultra Lüks (İthal Minimal) | Schüco / Reynaers / Wicona, çerçevesiz görünüm, triple cam | Ultra lüks villa, panoramik açıklık | 12.000 - 18.000+ TL/m² |
Gizli Maliyetler
| Gizli Maliyet | Gerçek Durum | Ek Maliyet |
|---|---|---|
| Örümcek Vinç (Vantuzlu) | 10 m² cam tırla gelir, içeri sokulması için vakumlu vantuzlu özel vinç zorunlu | +5.000 - 20.000 TL/cam |
| Kör Kasa Kaynatma | Lazer nivolu çelik kör kasa — alüminyum montajdan önce zorunlu | +800 - 2.000 TL/açıklık |
| İnşaat Aşamasında Planlama | Minimal sistem için kaba inşaatta hazırlık — sonradan yapılamaz | +10.000 - 30.000 TL |
| Cam Nakliye Sigortası | Büyük cam kırılma durumunda fabrika yenileme 6-8 hafta | +%1-2 sipariş tutarı |
| Yıllık Bakım | Hebeschiebe tekerlek yağlama, conta kontrolü, kilit ayarı | +2.000 - 6.000 TL/yıl |
En Sık Yapılan Hatalar
Sık Sorulan Sorular
Alüminyum doğrama PVC'den ne kadar daha pahalı?
Thermal break alüminyum, eşdeğer boyuttaki PVC'ye kıyasla genellikle 2-4 kat daha pahalıdır. Ama karşılaştırma yapılırken boyut göz önüne alınmalıdır: PVC'nin gerçekten rekabet edebildiği standard pencere boyutlarında (60×120, 90×150 cm gibi) fark bu kadardır. Büyük villa açıklıklarında (200×300 cm ve üzeri) PVC teknik olarak uygun değildir — karşılaştırma anlamsızdır, alüminyum tek seçenektir.
Hebeschiebe sistemi kaç yıl sorunsuz çalışır?
Kaliteli markalar (Schüco, Reynaers, Wicona) Hebeschiebe sistemlerini 25-30 yıl garanti eder. Koşul: yıllık bakım yapılması (tekerlek ve kızak yağlama, conta kontrolü, kilit ayarı). Türkiye iklimine uygun EPDM conta kullanılmışsa bu süre rahatlıkla aşılır. Ucuz sistemlerde 5-8 yılda conta ve tekerlek değişimi gerekebilir.
Yerli alüminyum marka mı, ithal mi seçmeliyim?
Asaş ve Linea Rossa gibi yerli profil sistemleri artık uluslararası standartlarda profil üretmektedir. Fiyat avantajı belirgin (%30-50), teknik performans premium villa için yeterlidir. İthal markalar (Schüco, Reynaers) minimal sistemler, özel donanımlar ve marka değeri açısından öne çıkar. Villada 3 metreyi geçmeyen standart açıklıklar için yerli sistem yeterlidir. 4-6 metre ve üzeri panoramik açıklıklar, minimal görünüm veya triple cam gereksinimleri için ithal marka değerlendirilebilir.
Isı köprüsü kesici alüminyumun yoğuşma riski sıfır mı?
Modern thermal break alüminyumda iç yüzey yoğuşması pratikte ortadan kalkar. Ama sıfır risk yok. Risk hâlâ en yüksek olan nokta: cam kenarlığı (spacer) ve cam ile profil arasındaki bölgedir. Alüminyum spacer yerine süper spacer veya warm edge spacer kullanılması ve yüksek performanslı sızdırmazlık macunu (secondary seal) ile bu bölgedeki ısıl köprü de minimize edilmelidir.
